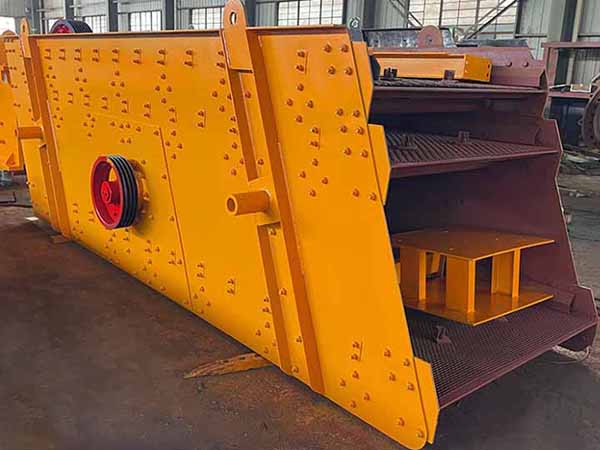

在煤礦與洗煤廠區的物料轉運線上，煤炭振動篩是配合原煤分選的常規設備。機器運轉時會產生持續振動，落在篩面上的煤炭會隨之跳動、前移，顆粒尺寸小于篩網孔洞的煤料會向下穿過篩層，尺寸偏大的煤塊則順著篩面繼續向前輸送。現場作業里，它可處理粒徑 0.5 毫米至 150 毫米的各類煤料，單臺設備每小時可承接 3 至 600 噸物料流轉，當下廠區里多見的設備樣式分為圓振動篩、直線振動篩兩種。

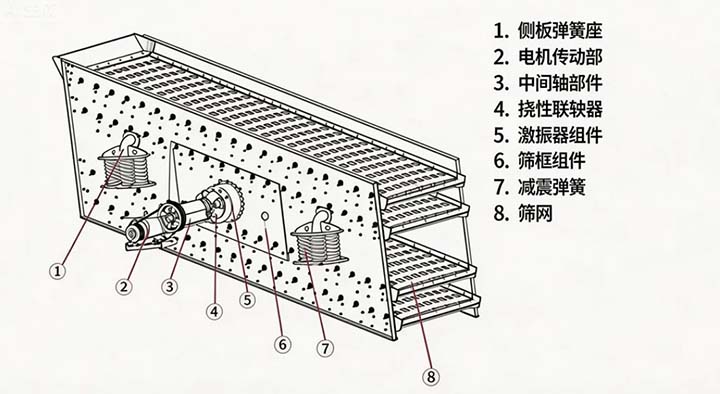

煤炭振動篩的部件結構

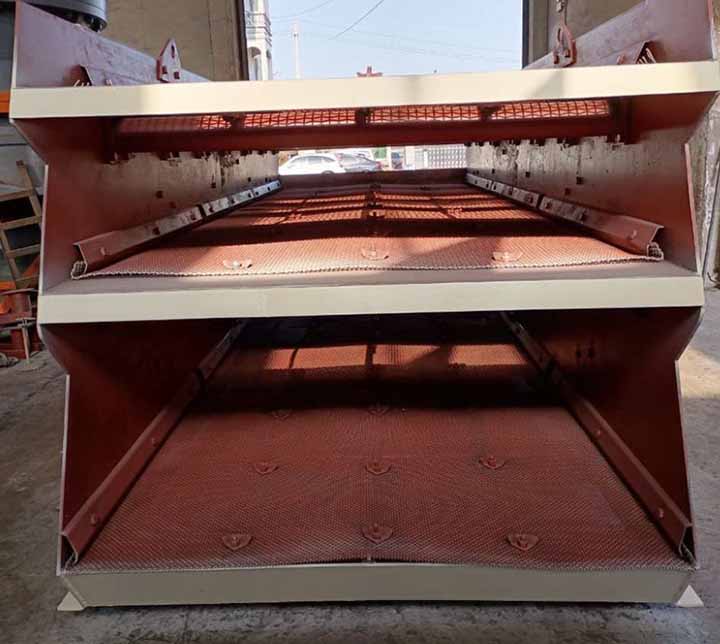

整臺煤炭振動篩由多個功能部件拼接組裝而成。金屬材質的篩箱用來承托整張篩網，也是煤炭完成分層分選的區域；不同孔徑的篩網直接決定煤料的劃分標準，廠區會根據出貨需求更換對應規格；機身上的激振器持續輸出振動力，帶動篩箱保持規律運動；機身四角搭配的減震彈簧，能緩沖運轉產生的震動，減少地面震動對周邊輸送皮帶、料倉的影響；底部機架將整套設備固定在地面，外接電機則為所有運轉部件提供動力來源。

煤炭振動篩的作用

原煤從井下運出后混雜著不同大小顆粒，經過振動篩可以按粒徑分成多個品類。不同規格的煤料會流向不同堆場，后續對外轉運時也能對應不同使用場景。混在原煤里的大塊矸石、硬塊會被篩網截留，順著出料口排出，減少硬質物料撞擊后續破碎機輥體、皮帶托輥的情況。經過水洗、藥劑分選的濕煤流經設備時，表層附著的水分與分選介質會隨振動逐步脫離煤體。振動帶來的松散效果，能打散堆積成團的濕煤粉，讓物料順暢流過溜槽與下料口，整條輸送線也能維持不間斷運轉。

篩分煤炭的振動篩類型

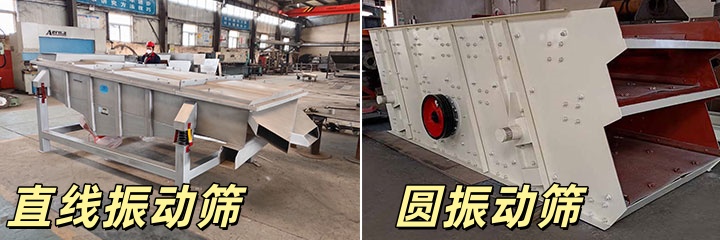

煤炭的篩分常會用到圓振動篩和直線振動篩兩種類型，圓振動篩適合對13-150mm的塊煤進行原煤粗分級，直線振動篩適合進行對0.5～25mm粒徑的煤炭進行精煤脫水、脫介、脫泥、細粒分級等篩分操作。圓振動篩的篩分量在30-600t/h，直線振動篩篩分煤炭的產量在3-20t/h。

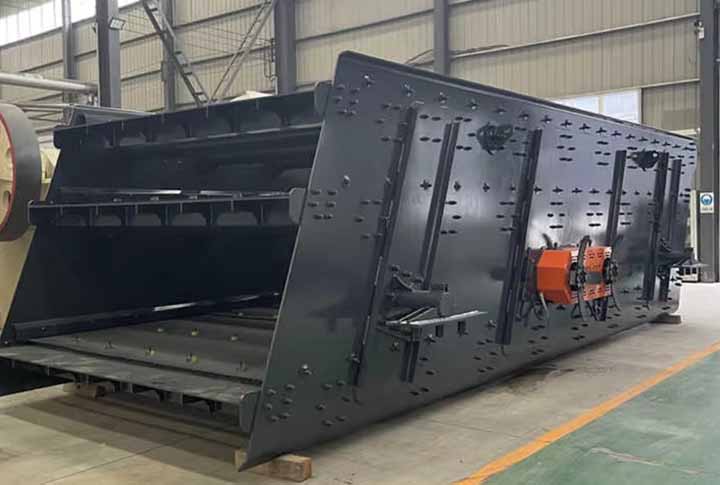

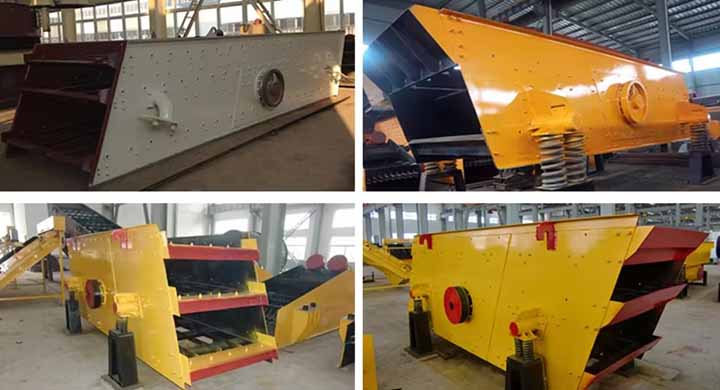

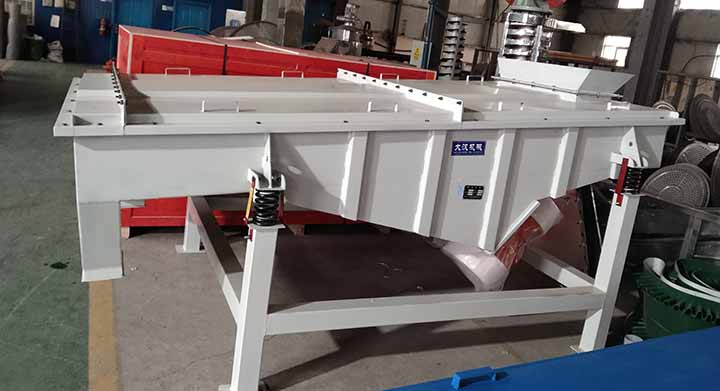

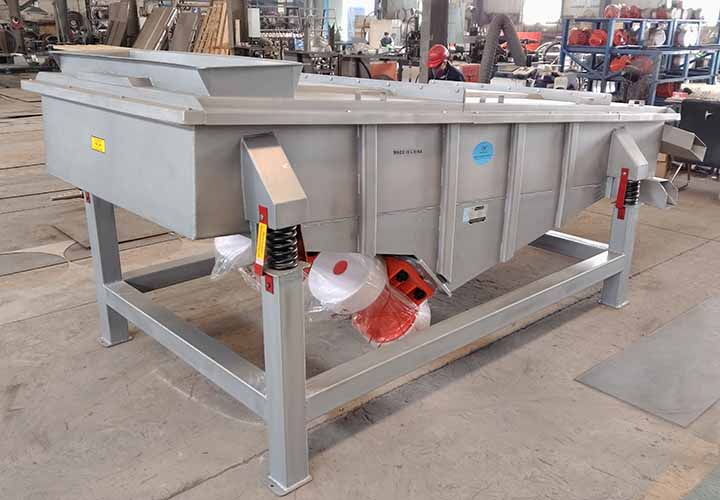

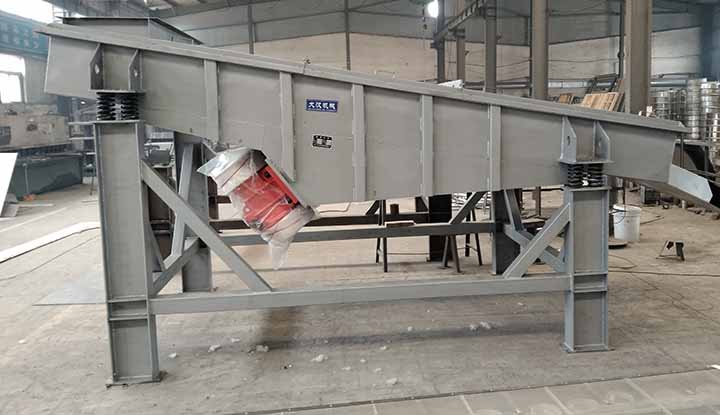

圓振動篩工作時，篩面沿著圓形軌跡往復運動，設備整體安裝傾角設置在 15° 至 25°，機身構件排布簡潔，日常檢查軸承、緊固螺栓的操作都比較簡便，大多布置在礦區原煤進場的第一道工序，用來分揀大塊、中塊原煤。直線振動篩的篩面做直線往復運動，機身多平放或是設置較小傾角，煤料在篩面上停留的時間更長，這類設備大多安置在洗煤車間末端，處理經過浮選、水洗的精煤，剝離煤體表面水分與殘留介質，適配細顆粒煤料的流轉作業。

怎么選擇振動篩的型號？

挑選設備型號時，可以結合廠區實際生產狀態逐一考量。按照日常每小時輸送的煤料總量，匹配對應承載能力的設備，物料流轉體量偏大時，可選用篩面面積更大的機型。入料原煤以大塊煤為主，可搭配圓振動篩；若是細顆粒煤或是水洗后的濕煤料，更適合選用直線振動篩。井下開采的原煤往往附著地層泥水，整體濕度偏高，這類煤料容易相互粘連，可選擇振幅偏大的機型。廠房內部通道、預留安裝區域空間有限，就挑選機身占地尺寸偏小的機型，廠區露天場地、作業區域開闊，便可選用大尺寸設備承接更多物料。

煤炭振動篩參數表

直線振動篩技術參數

模型	層	篩分面積(毫米)	網格尺寸(網格)	粒徑(毫米)	產能(噸/小時)	功率(千瓦)	振動方向角(°)	屏幕傾斜度(°)	雙振幅
DZSF-520	1-6層	500*2000	2-400	0.074-10	≤3	0.37×2	45-60	0-7	3-4.5
DZSF-525		500*2500			≤5	0.37×2
DZSF-612		600*1200			≤8	0.37×2
DZSF-1020		1000*2000			≤12	0.75×2
DZSF-1025		1000*2500			≤16	0.75×2
DZSF-1030		1000*3000			≤20	1.1×2
DZSF-1224		1200*2400			≤23	1.5×2
DZSF-1525		1500*2500			≤28	1.5×2
DZSF-1530		1500*3000			≤32	2.2×2

圓振動篩技術參數

型號	篩面參數				給料粒度 (mm)	處理量 (t/h)	雙振幅 (mm)	電動機		單點動負荷 (N)	動負荷 (N)
	層數	面積 (m²)	傾角 (度)	孔徑 (mm)				型號	功率 (kW)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

振動篩的價格

市面在售的小型煤炭振動篩，成交價格處在 2 萬至 6 萬元區間，常規中型設備報價在 6 萬至 15 萬元，大尺寸機型報價可達 15 萬至 40 萬元。設備定價會受到多處細節影響，篩面長寬、篩網鋪設層數、配套電機功率出現變動，整機制作成本也會隨之改變。篩網、箱體板面選用加厚耐磨鋼板，或是機身加裝耐磨襯板，整體報價會有所上浮。廠區地處井下、瓦斯區域需要配備防爆電機，和普通民用電機相比，采購成本也存在差距，額外加裝防塵擋板、物料導流板等配件，同樣會讓最終價格產生變化。

煤炭篩分粒徑

不同用途對煤炭的篩分粒徑要求不同，電廠輸煤一般篩分至 ＜30mm 或 ＜13mm，避免大塊煤料卡在磨煤機內部。焦化廠會把煤料篩至 0～3mm、0～6mm，保證煉焦成焦質量。市面售賣的塊煤會按 25 至 50 mm、50 至 100 mm分檔，制作民用型煤的原料則選用 13 毫米以內煤料。洗煤車間做前期脫泥作業時，會用 0.5～3mm篩網分開煤泥與干凈煤料。煤化工 、型煤生產原料多控制在 0～6mm。如果是濕煤、細煤泥工況，可優先 0.5～6mm 的篩網作業。

振動篩篩分煤炭的案例

晉北一處大型選煤廠在原煤預處理工段加裝圓振動篩，現場將篩網孔徑定為 13 毫米。設備投用后，進入后端洗選系統的大塊物料有所減少，每小時進入工序的雜料量下降 114 噸，系統內淤積的細煤泥每小時減少 7.4 噸，分選完成的煤料燃燒熱值也出現小幅提升。河北邢臺一座礦井的洗煤車間，將原有老舊設備替換為直線振動篩，用于粗精煤脫水作業，設備運行后，浮選物料里 0.25 毫米以上的固體顆粒占比逐步下降，車間維修工定期檢修設備的頻次也有所降低。

煤炭振動篩在原煤開采、洗煤廠、煤場、焦化廠、電廠輸煤系統等環節中對煤炭進行分級、除雜、脫水、脫介、原煤篩分、粒度分選等篩分工作。圓振動篩和直線篩機型有著不同的運轉形態與適用場景，結合廠區物料流量、煤料干濕狀態、現場安裝空間挑選合適機型，能讓設備貼合現場作業節奏。如果需要制造商的工程師提供整套的篩分生產線方案或進行非標定制等，那么價格以供應商提供的為準。
